距离传感器
产品介绍
本产品为两线制磁性位置传感器，该模块是基于高性能低功耗霍尔传感器设计的磁驱动位置传感器，具体功耗低，尺寸小，可靠性好，性价比高的特点。

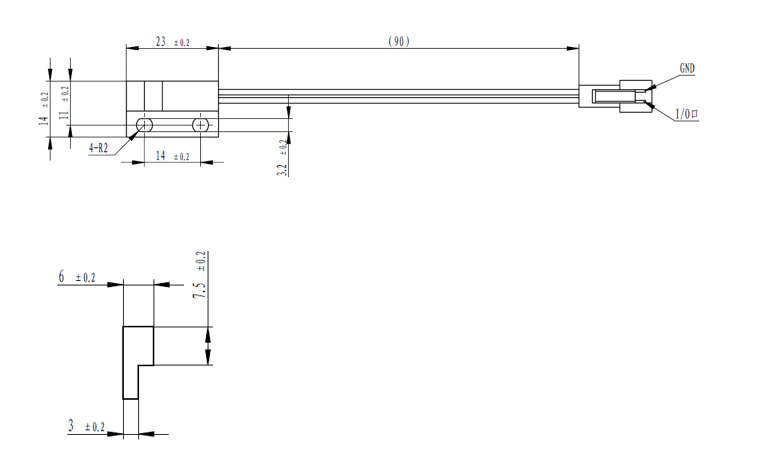

产品特点技术参数外形尺寸应用
1、高稳定性
2、功耗低，尺寸小
3、性价比高
4、便捷安装
电气参数 Electrical| 特性参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|
| 输入电压 | Ta=-40~85℃ | 1.7 | 2.8 | 5.5 | V |
| 唤醒模式电流 | Vs=3V, Ta=25℃ |
| 1.5 | 3 | mA |
| 休眠模式电流 | Vs=3V, Ta=25℃ |
| 3.5 | 7 | uA |
| 平均电流 | Vs=3V, Ta=25℃ |
| 5.0 | 10 | uA |
| 唤醒时间 | Vs=3V, Ta=25℃ |
| 40 | 80 | us |
| 工作周期 | Vs=3V, Ta=25℃ | 30 | 40 | 80 | ms |
| 操作点（正） | Vs=2.2V~5.5V Ta=-40~85℃ | 20 |
| 55 | Guass |
| 释放点（正） | Vs=2.2V~5.5V Ta=-40~85℃ | 10 |
| 45 | Guass |
| 操作点（负） | Vs=2.2V~5.5V Ta=-40~85℃ | -55 |
| -20 | Guass |
| 释放点（负） | Vs=2.2V~5.5V Ta=-40~85℃ | -45 |
| -10 | Guass |
| 工作温度 | Vs=2.2V~5.5V | -40[-40] |
| 85[185] | ℃[℉] |
| 储存温度 | Vs=2.2V~5.5V | -40[-40] |
| 150[302] | ℃[℉] |
| 高电平 |
|
| Vcc |
| V |
| 低电平 | Vs=5V R=10k |
|
| 0.5 | V |
| 磁场触发 | N/S极触发 |
| 低电平 |
|
|
| 磁场消失 |
|
| 高电平 |
|
|
1、冰箱开关门
2、洗衣机开关门
3、净水器开关门
