1、高可靠性，可承受20万次高压冲击
2、耐高压，可承受水锤冲击、过压后可自动恢复
3、安全、环保，满足《生活饮用水输配水设备及防护材料卫生安全评价规范（2001）》要求
4、标准化接口，易于适配
5、小巧灵活，方便安装
6、可定制，检测范围、电压、输出信号、外形等均可按需定制，完美匹配应用需求
1、高可靠性，可承受20万次高压冲击
2、耐高压，可承受水锤冲击、过压后可自动恢复
3、安全、环保，满足《生活饮用水输配水设备及防护材料卫生安全评价规范（2001）》要求
4、标准化接口，易于适配
5、小巧灵活，方便安装
6、可定制，检测范围、电压、输出信号、外形等均可按需定制，完美匹配应用需求
| 参数 | 符号 | 规格 | 单位 |
|---|---|---|---|
| 顺电压 | Vcc | 30 | V |
| 反电压 | VRCC | 0.2 | V |
| 连续工作电流 | IOUT | -5 - +5 | mA |
| 工作温度 |
|
4 - +65 ※注1 |
|
| 保存温度 | TSTG | -20 - +80 ※注2 |
|
※ 注
注1：根据不同介质，可调整。
注2：可确认范围
| 参数 | 符号 | 最小值 | 设计值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 电气参数 | ||||||
| 供电电压 | Vcc | 4.75 | 5 | 5.25 | V |
|
| 供电电流 | Icc |
|
6.7 | 10 | mA |
|
| 工作介质 | ||||||
| 空气、水、温水※注3 | ||||||
| 其他参数 | ||||||
| 检测范围 | P | 0 |
|
4.0 | Bar |
|
| 检测精度 |
|
-10%FS |
|
+10%FS | Bar |
|
| 最大压力 | PMAX |
|
|
20 | Bar | 持续25分钟 |
| 爆破压力 |
|
|
|
32 | Bar |
|
| 冲击耐久 |
|
|
|
10 | Bar | 10万次 |
| 输出信号(VCC=5V) | Vout | 0.2 |
|
4.0 | V | 参见图1 |
※注3 其他介质需确认后使用。

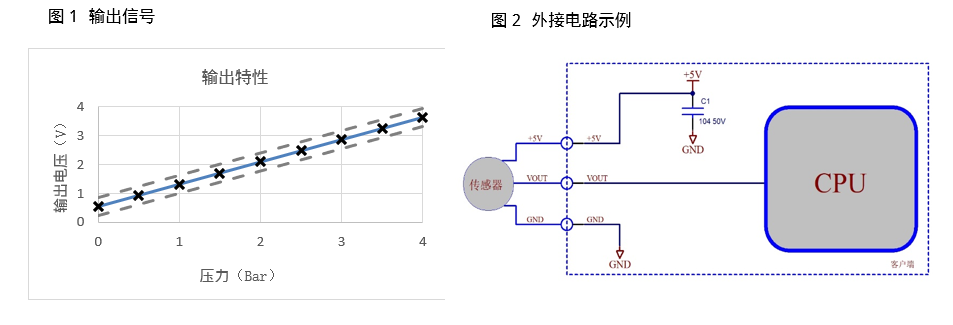

Vcc=5V时输出信号特性如下图1所示，输出电压可按如下公式计算：Vout=0.77*P(bar)+0.55±0.3(V)
1、净水器压力监测
2、壁挂炉压力监测
3、水泵压力监测
